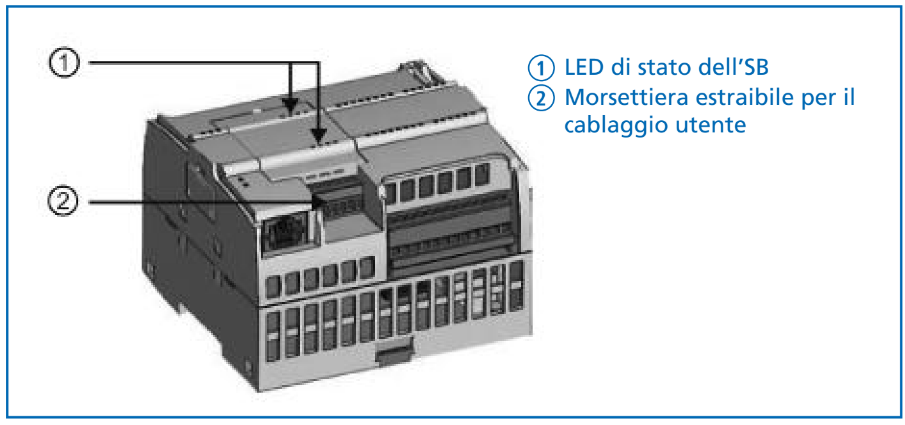

Le signal board (SB) consentono di aggiungere ingressi e uscite alla CPU. Le SB possono disporre di I/O digitali o analogici.
Esse permettono di ampliare la dotazione di I/O della CPU senza richiedere l’inserimento di un modulo aggiuntivo, risultano utilissime quando viene richiesto un incremento di I/O.

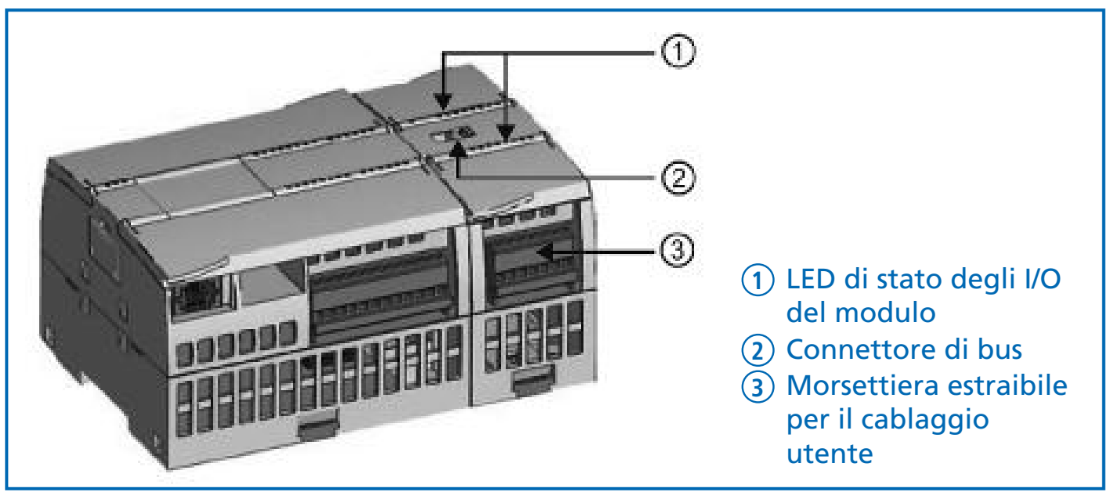

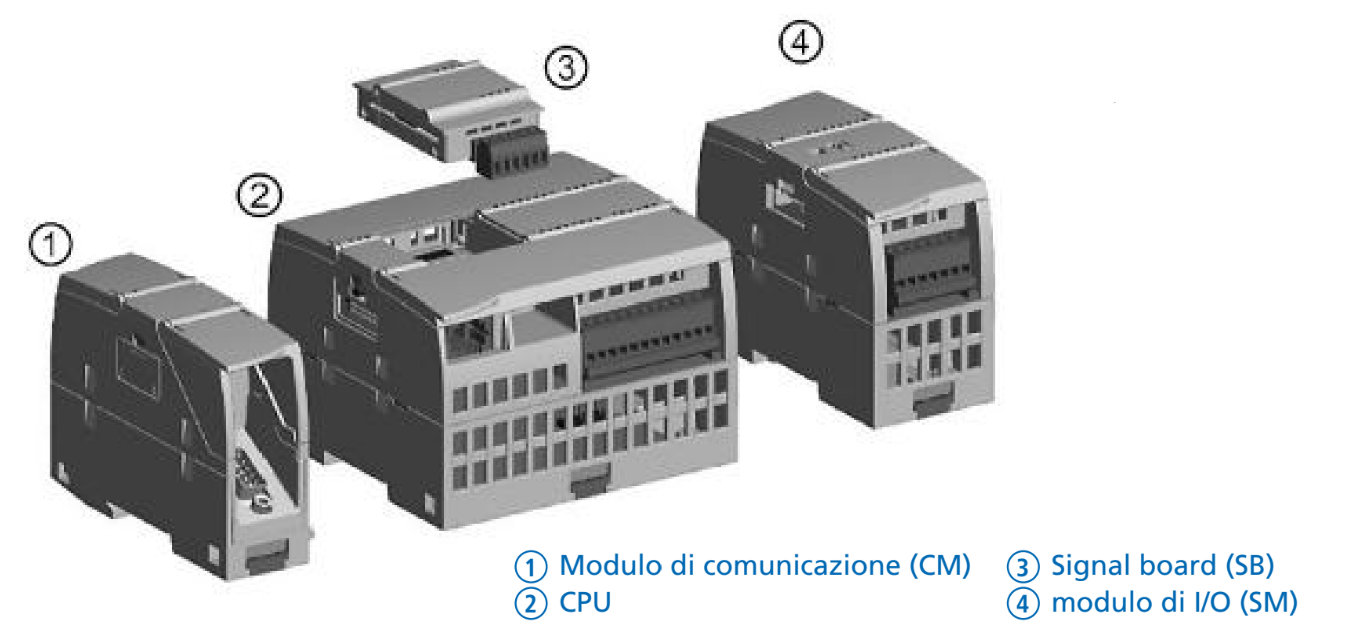

I moduli di I/O consentono di ampliare la funzionalità della CPU e vanno collegati a destra della CPU
Sono disponibili moduli di ingresso sia digitali (ON-OFF) che analogici. Al fine di preservare da eventuali sovratensioni i circuiti interni del PLC i moduli di ingresso digitali sono dotati di interfaccia ottica, per cui l’informazione viene trasferita al PLC sotto forma di segnale infrarosso (grazie ad un foto accoppiatore), isolando quindi da un punto di vista elettrico il mondo esterno da quello interno
del PLC. Per ragioni equivalenti anche le uscite sono dotate di interfaccia ottica.

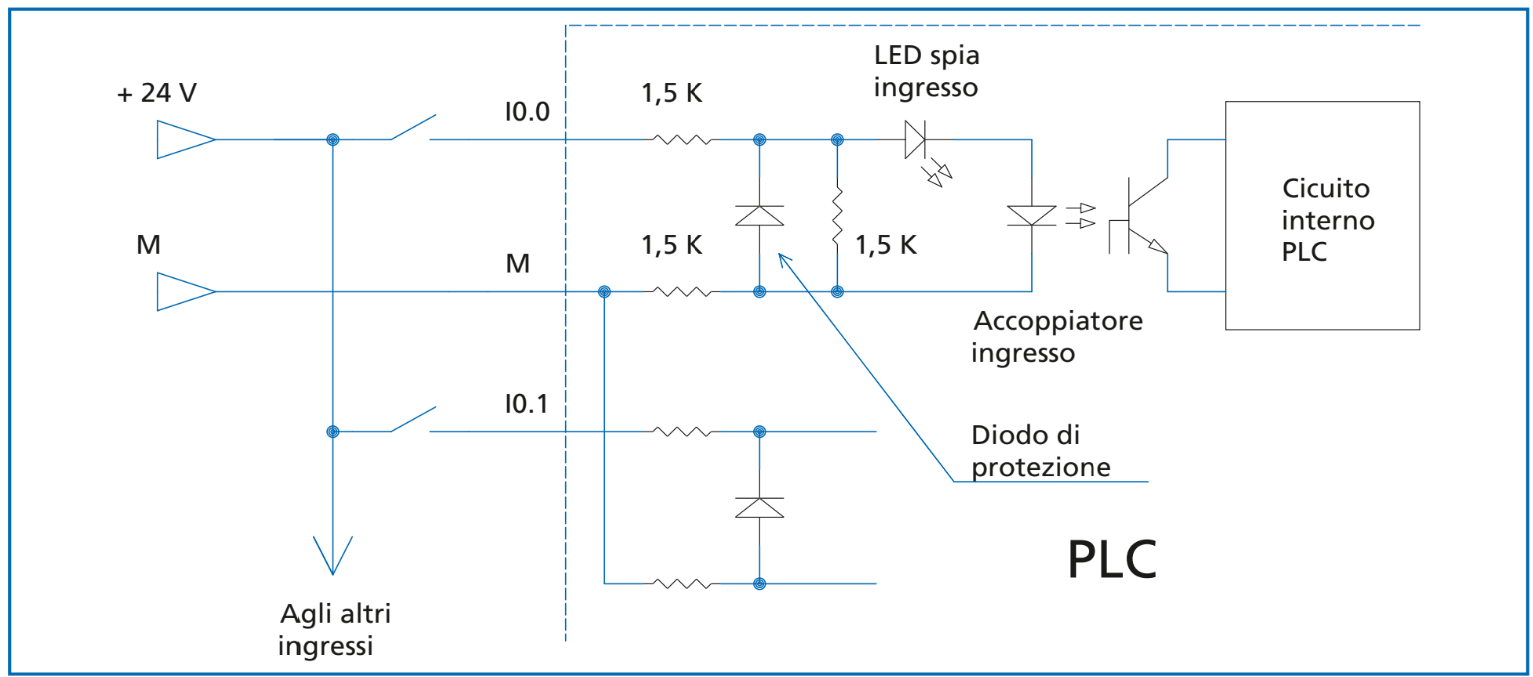

Schema elettrico ingresso digitale

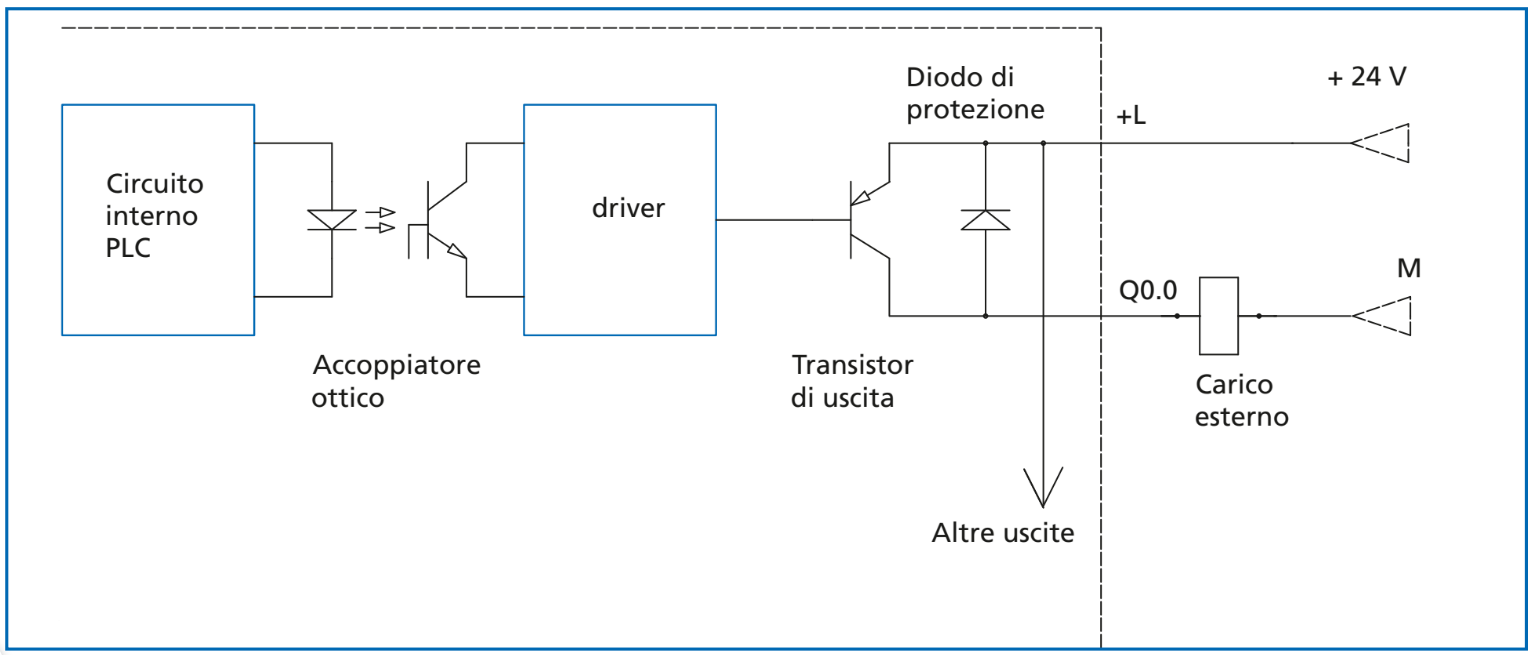

Schema elettrico uscita digitale
Sintetizzando possiamo quindi utilizzare questo schema
